Как собрать ламповый усилитель

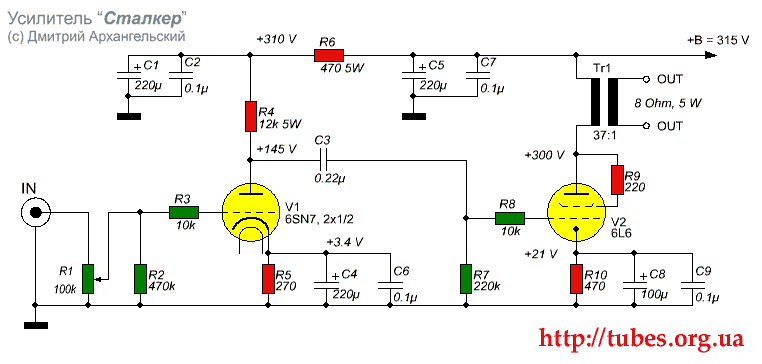

Схема лампового усилителя
|
Как собрать ламповый усилитель.
Схема так проста, что не требует особых пояснений. В качестве выходных трансформаторов применены ТВЗ-1-9, извлеченные из старых ламповых телевизоров. Нижняя частота среза составляет примерно 40 Гц. Трансформаторы с большим Ктр применены специально для получения желаемого спектра искажений.
Антизвонные десятикилоомные резисторы поставлены по принципу "что на столе рядом лежало". Понятно, что для 6Н8С такой резистор не нужен, но просто хотелось исключить возможность паразитной генерации в принципе. Чтобы один раз собрать усилитель и не иметь с ним никаких проблем.
Все маломощные резисторы - МЛТ, остальные - современные китайские пятиваттные. Конденсаторы фильтров имеют аналогичное происхождение, разделительные конденсаторы - БМТ-2 на рабочее напряжение 400 В. Вместо БМТ-2 можно было применить более качественные (герметичные, по крайней мере) МБГП, но в то время я не придал этому особого значения. Вообще, я руководствовался принципом, что лучше поставить сегодня то, что лежит в тумбочке, чем завтра - то, что нужно еще где-то приобрести. Скорость сборки иногда тоже имеет значение! Особенно при дефиците энтузиазма.
Лампы можно заменить на 6SN7 (6Н8С) и 6L6 (6П3С).
|
|
От редакции:
Не нужно пытаться досконально повторять эту схему...
В Советском Союзе от октальных ламп практически отказались с конца 50-х годов прошлого столетия и перешли на пальчиковые...
В этом усилителе это будут 6П14П и 6Н1П (при этом точно изменятся номиналы R5 и R10 и может быть R4 и R9, а также анодное напряжение)
А еще лучше применить триод-пентод 6Ф3П. Всего одна лампа и получится одноканальный усилитель...
|
|
Часть 1. С чего все начиналось
Как собрать ламповый усилитель
Сталкер - это усилитель, придающий тонкий винтажный флёр музыкальным тембрам.
История Сталкера началась в конце 2006 года, когда автор стал счастливым обладателем изрядного количества разнообразных октальных ламп. Возникло закономерное желание собрать для себя что-нибудь из классики, тем более, что просто неприлично увлекаться High-End'ом и не иметь собственного лампового усилителя :)
6Н8С + 6П3С - одна из наиболее популярных классических комбинаций ламп, поэтому мой выбор остановился на ней. В мире происходит много вещей, которые кажутся случайными, но в целом все закономерно. Случайный (интуитивный) выбор ламп и схемотехники дал в итоге потрясающий результат! Верьте в себя и полагайтесь на свою интуицию!
сюда >>>
|
|
Как собрать ламповый усилитель
Схема лампового усилителя
|
Как собрать ламповый усилитель.

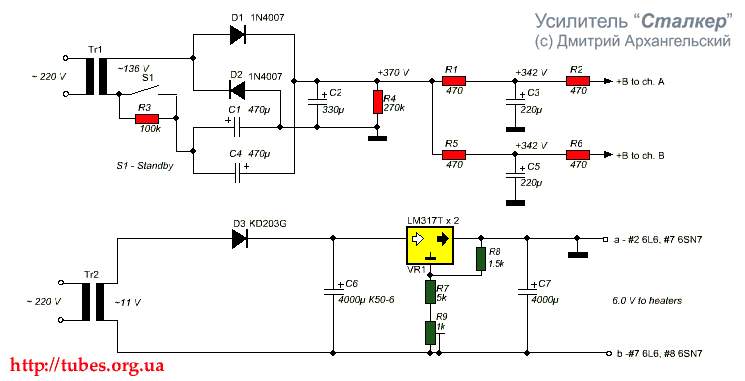

Высоковольтный выпрямитель построен по схеме удвоения напряжения, т.к. в качестве силового трансформатора применен ТС-160, имеющий сравнительно низковольтные вторичные обмотки. ТС-160 был изъят из телевизора "Березка" :)
В усилителе отдано предпочтение RC фильтрам по той простой причине, что дроссели имеют немаленький размер и солидный вес. Я хотел сделать аппарат минимального размера и веса, поэтому от более эффективных LC фильтров пришлось отказаться. Электронные фильтры имеют для меня меньшую привлекательность, т.к. их применение нарушает принцип максимальной простоты, которым я стараюсь руководствоваться при проектировании своих схем.
Элементарный выключатель анодного напряжения, кроме того, лучше соответствует принципу максимальной простоты. Параллельно контактам выключателя подсоединен резистор 100к (2Вт) для предотвращения самоотравления катодов ламп, которое происходит, если при подключенном накале лампы долго остаются без положительного потенциала на анодах.
Электролитические конденсаторы не шунтированы ничем. Често говоря, мне было просто неинтересно экспериментировать с шунтами из конденсаторов разных сортов.
Настроить низковольтную часть блока питания было несколько сложнее...
Я перепробовал все популярные методы борьбы с фоном. Результат с объективной т.з. был отличный (уровень шума -90 дБ), но субъективно звук был немного грязноват. Поэтому для питания накалов применен стабилизатор напряжения. Максимально допустимый ток для LM317T составляет 1.5 А, поэтому использовано праллельное включение 2-х микросхем. Такой вариант совершенно безопасен, т.к. LM317T имеет встроенный датчик температуры кристалла, который выключает стабилизатор при перегрузке. Обе микросхемы установлены на радиатор от процессора Athlon.
Однополупериодный выпрямитель (ОППВ) накала - единственная большая ошибка, допущенная при проектировании (по причине невнимательности). Дело в том, что ОППВ сильно нагружает силовой трансформатор за счет протекания постоянного тока через его вторичную обмотку. В результате вибрация трансформатора сильно повышается, что дает в итоге более грязный звук за счет микрофонного эффекта 6Н8С.
Диод КД203Г установлен на небольшой радиатор.
Подстроечным резистором R9 можно регулировать напряжение накала в небольших пределах: примерно от 5.7 до 6.5 В. Звучание усилителя при этом немного меняется. Этот интересный эффект можно использовать для тонкой настройки звуковой сигнатуры схемы.
Емкость конденсатора C6 - критичная величина. При увеличении емкости сигнатура усилителя немного менялась, причем субъективно не в лучшую сторону.
Позднее ОППВ заменен диодным мостиком, который установлен на отдельном небольшом радиаторе. Емкость C6 пришлось уменьшить до 1500 мкФ
|
|
Как собрать ламповый усилитель
Схема лампового усилителя
|

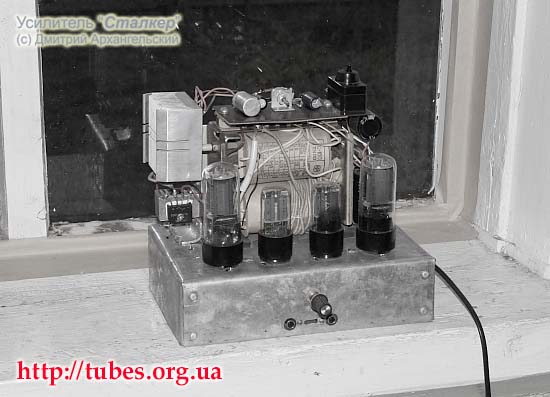

Часть 2. Что получилось в итоге.
Полное название усилителя "Сталкер S001. Устройство для телепортации в Зону." И это не случайно. "Зона" - это то место, где находится комната, в которой исполняются желания. Если вы не в курсе, о чем речь, посмотрите фильм Андрея Тарковского "Сталкер" или прочтите роман братьев Стругацких "Пикник на обочине". Это вам многое прояснит.
После завершения сборки усилитель был подключен к АС, роль которых играли ящики от радиол. Этот вариант был намного лучше, чем применение современных дешевых ширпотребных АС. Тем более, что в радиолах стояли довольно неплохие динамики 4ГД-28.
Так получилось, что спустя примерно год после сборки усилителя я посмотрел в первый раз фильм Андрея Тарковского "Сталкер". Причем звук шел через мой усилитель, который на тот момент еще не имел никакого названия. Я был совершенно потрясен... При этом звук был очень реалистичный.
Очередная случайность, скажете вы. Мог бы и не посмотреть фильм, и тогда ничего бы не произошло... Все в мире закономерно, друзья, все закономерно. Т.к. все случайности ведут нас к определенной цели...
Можно было предположить, что усилитель здесь не при чем. Однако многочисленные эксперименты показали, что реалистичность звука определяется правильным спектром искажений, низким уровнем шумов и высокой детальностью (прозрачностью) звучания. По всем этим параметрам мой усилитель идеально подходит для прослушвания саундтрека фильма Тарковского. По этой причине он и получил соответствующее название.
Усилитель достаточно универсальный, на нем можно слушать записи самых разных жанров - от академической музыки - до панка / этнической музыки / джаза.
|
|
Электрофон Волга 1957г
Редкий электрофон Волга
|
Усилитель
Оказывается и такие "усилители" бывают
Долго не мог найти подходящую рукоятку для регулятора громкости. В конце концов покопался в шкатулке с бижутерией у жены и нашел симпатичную подвеску со стразами. Жена ее мне отдала, но с условием, что к ближайшему дню рождения получит в замен цепочку и подвеску из настоящего золота. Что ж, искусство и женщины требуют жертв, финансовых по крайней мере.
Я обточил до нужного размера обычную пластиковую ручку регулятора громкости и вклеил ее внутрь подвески. Получился такой вот гламурный регулятор.
В магазине, торгующем мебельной фурнитурой приобрел четыре хромированных металлических дверные ручки. Они будут прикреплены снизу в качестве ножек для придания устойчивости всей конструкции.
Шасси с трансформаторами помещается внутрь шкатулки. В крышке шкатулки делается 3 отверстия (два для крепежа подсвечников и отверстие под регулятор громкости. Все провода припаиваются на место согласно схеме.
