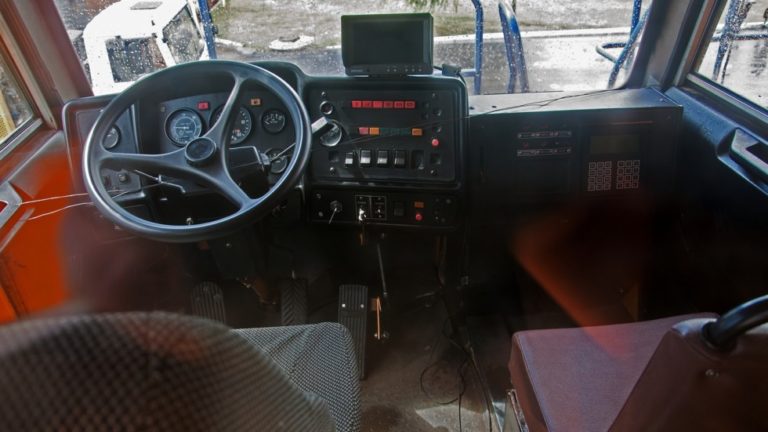

Технические характеристики БелАЗ-75131
Эти карьерные самосвалы грузоподъемностью 130 — 136 т предназначены для перевозки горной массы и сыпучих грузов на открытых разработках полезных ископаемых по технологическим дорогам в различных климатических условиях. По заказу потребителя машины могут быть укомплектованы централизованной системой смазки, кондиционером, системой автоматического пожаротушения, взвешивающим устройством. Наибольшая эффективность достигается при работе в комплексе с экскаваторами и погрузчиками с вместимостью ковша 20 м3
Очень наглядно и красноречиво о масштабах данного богатырского грузовика рассказывают его габаритные и весовые показатели. А также объёмы рабочих жидкостей:
топливный бак вмещает 1900 литров солярки.
Масла в двигателе – 195 литров.
Антифриза в системе охлаждения – 410 литров.
Объём гидравлической системы составляет 510 литров.
Прочие показатели таковы:
Длина – 11,5 метров;
Ширина – 6,4 метров;
Высота – 5,9 метров.
Масса снаряженного автомобиля – 107,1 тонн;
Полная масса автомобиля – 243,1 тонны.
Грузоподъёмность – 130 тонн (для самосвала с диагональными шинами);
136 тонн (для самосвала с радиальными шинами).
Объём кузова – 104 кубических метра.
Высота погрузки – 4,8 метра.
Колёсная база – 5,3 метров.
Дородный просвет – 600 мм.
Мощность тягового генератора (ГСН-500 / СГД-89/38) – 1000 кВт.
Мощность тягового электродвигателя (ЭК-420/ТЭД-6/ЭК-590) – 420/520/590 кВт.
Размерность шин – 33.00 R51. («БелШина»); давление в шинах – 7 атмосфер.
Ещё одна особенность данного автомобиля: нагрузка между осями поделена как 33 х 67 (для груженого самосвала). Поделена она не поровну, с такой значительной разницей – потому, что гораздо важнее делить вес как раз между колёсами (шинами), а не осями, которых сзади 4 (сзади – спаренные колёса), а впереди, соответственно колеса всего два.
Двигатель БелАЗ-75131
На БелаАЗы данной модели устанавливают импортный двигатель компании Камминз, марки Cummins КТА50–С. Это сверх-мощный V-образный 16-ти цилиндровый дизельный мотор объёмом 50,3 литров и мощностью 1 623 лошадиных сил (1195 кВт).
Двигатель с непосредственным впрыском топлива; с газотурбинным наддувом; промежуточным охлаждением наддувочного воздуха. Крутящий момент данного двигателя, при 1500 оборотах в минуту, составляет 6292 Нм. Диаметр цилиндра дизеля Cummins КТА50–С составляет 159 мм, а ход поршня – 190 мм.
Для запуска данного двигателя применяется не электрический, а пневматический стартер, созданный специалистами завода. Дизельный мотор Cummins КТА50–С оснащён электронным управлением и крыльчаткой системы охлаждения центральной отключаемой, для обеспечения высокой удельной мощности, и соответственно, и стабильной скорости грузовика на подъёмах, а также высокой топливной экономичности.
Удельный расход топлива двигателем, при его номинальной мощности, составляет 208 г/кВт ч.
Выглядит БелАЗ-75131 поистине монументально. Очистка воздуха производится трёх-ступенчатыми фильтрами с элементами сухого типа. Выпуск отработанных газов производится через кузов самосвала. Система смазки используется циркуляционная, под давлением, «с мокрым поддоном». Система охлаждения является жидкостной, одноконтурной, с принудительной системой циркуляции.
Напряжение в системе электрооборудования составляет 24V. Для обеспечения стабильного запуска двигателя в условиях низких температур карьерные самосвалы БелАЗ-75131 оснащены предпусковым разогревателем охлаждающей жидкости и топлива двигателя (ПЖД). Это облегчает его пуск и способствует устойчивой работе в суровых условиях Крайнего Севера, Сибири, Дальнего Востока. На БелАЗ-75131 тропического исполнения ПЖД не ставятся.
Ходовая часть, подвеска грузовика
БелАЗ-75131 БелАЗ-75131 – грузовик заднеприводной. Тяговых электромоторов в его конструкции два – на каждое из ведущих колёс. Фактически, колесо и мотор представляют собой единое целое, и весь этот узел поэтому так и называется – электромотор-колесом. Основные составные части данного узла – это тяговый электрический двигатель; редуктор; ступица тормозного механизма, датчик ограничения скорости.
Электромотор-колёса болтами закреплены на картере заднего моста. А картер, посредством центрального шарнира, поперечной штанги и цилиндров подвески соединён с рамой. Таким образом, задняя подвеска БелАЗ-75131 является зависимой (впрочем, многорычажку здесь внедрить и малоправдоподобно). Подвеска – продольные рычаги с центральным шарниром.
Те элементы конструкции, что в обычном автомобиле называется амортизаторами, здесь выполнены в виде цилиндров. Эти цилиндры – газо-масляные и представляют собой пневматические рессоры поршневого типа, в сочетании с гидравлическими амортизаторами. В качестве рабочего тела применяются газ азот и жидкость амортизаторная. Передняя подвеска – также зависимая, поворотные кулаки передней балки закрепляютсяна балке при помощи шкворней. Цилиндры-амортизаторы в передней подвеске также присутствуют, однако они являются не взаимо-заменяемыми, и отличаются друг от друга по размеру.
Ход поршня этих пневмогидравлических цилиндров составляет – передних: 320 мм; задних – 290 мм. Подвеска самосвала БелАЗ-75131 является пневмогидравлической, со встроенными гидравлическими амортизаторами. В сочетании с зависимой системой направляющего аппарата она обеспечивает превосходную плавность хода, высокую производительность, техническую скорость, устойчивость от боковых кренов, долговечность основных узлов самосвала и достаточно комфортные условия для работы его водителя.
Несущие детали и шестерни редукторов мотор-колёс изготавливаются из высокосортных легированных сталей, по самым передовым технологиям. Применяемая в конструкции кинематическая схема позволяет передавать крутящий момент к ступицам колёс одновременно первым и вторым рядом редуктора, и в максимальной степени использовать пространство внутри обода колеса. Это позволяет снизить действующие в редукторах нагрузки и способствует повышению его ресурса. В редукторе применены конструктивные решения, которые исключают влияние возникающих в процессе эксплуатации деформаций на работу шестерён и подшипников редуктора. Что, в значительной степени, укрепляет его надёжность и долговечность.
Трансмиссия
Как уже было отмечено, БелАЗ-75131 – это родоначальник семейства карьерных самосвалов с электромеханической трансмиссией. Она бесступенчатая, превосходно сочетающая мощностные и скоростные характеристики. Параметры системы привода оптимизируются алгоритмом системы управления. В составе электромеханической трансмиссии БелАЗа – электропривод переменно-постоянного тока с тяговым генератором, двумя тяговыми электродвигателями, редукторами электромотор-колёс, аппаратами регулирования, микропроцессорной системой управления и приборами контроля. Редуктор мотор-колеса является двух-ступенчатым, с прямозубыми шестернями. Передаточное число – 30,36.
