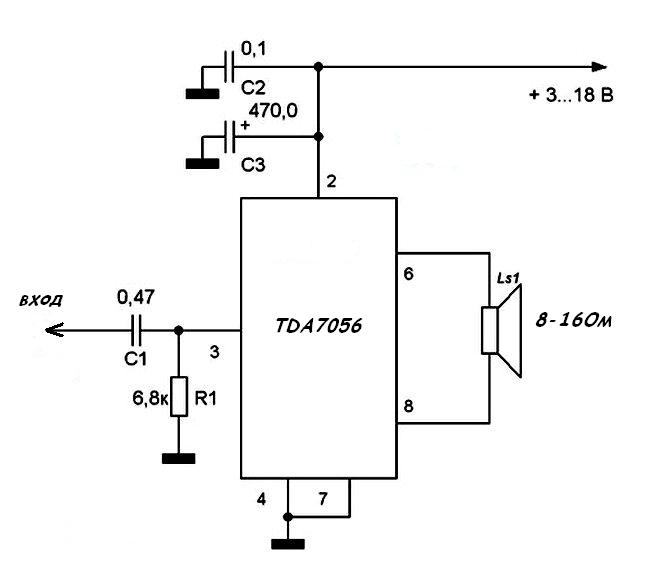

Усилитель на микросхеме ILA7056. Изготовить хороший усилитель просто если использовать микросхему ILA7056B. Для работы этой микросхемы требуется небольшое количество дополнительных навесных элементов. Рассмотрим схему:

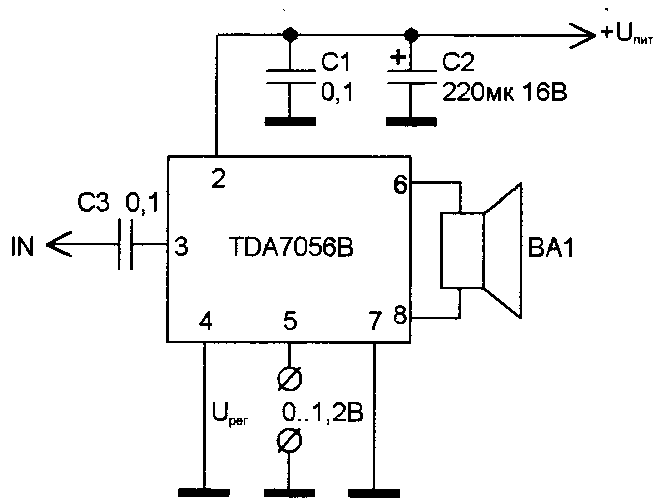

     Конденсатор C1 нужен для того чтобы "не пускать" постоянное напряжение на вывод 3 микросхемы, этот конденсатор помимо этого также немного ослабляет низкочастотные составляющие полезного сигнала поэтому его ёмкость можно (или даже нужно) увеличить. Остальные конденсаторы "убирают помехи". Резисторы R1 и R2 нужны для регулировки громкости, если регулировка громкости не нужна то вывод 5 микросхемы можно соединить с землёй (минусом питания) а элементы R1,R2,C4 можно убрать.

     Питать схему можно от любого источника стабилизированного напряжения 4.5-12В, если конденсатор C3 поставить с напряжением например 25В то можно повысить напряжение питания до 18В но не более т.к. микросхема ILA7056B рассчитана на питающие напряжения от 4.5В до 18В. BF1 - электромагнитный динамик, активное сопротивление его обмотки не должно быть слишком низким, рассеиваемая мощность микросхемы ILA7056B - несколько ватт, более точно эту мощность можно определить по формуле:

    Рd(ta)=(150-Ta)/Rtj-a где: 150 - максимально-допустимая рабочая температура p-n перехода (оС); Rt j-a - тепловое сопротивление "p-n переход-окружающая среда": для микросхемы без внешнего дополнительного теплоотвода Rtj-a принимают не хуже чем 55 оС/Вт; Ta - температура окружающей среды (обычно комнатная температура примерно 22оС). Для микросхемы, укрепленной на внешнем радиаторе: Rtj-a=Rtj-c+Rtr-a где: Rtj-c - тепловое сопротивление p-n перехода-корпус микросхемы, но не хуже чем 10 оС/Вт; Rtr-a- тепловое сопротивление радиатор- окружающая среда, определяемое конструкцией радиатора. Данную микросхему лучше ставить на радиатор, если во время работы микросхема нагревается то лучше поставить динамик "послабее" а радиатор побольше. Достать данную микросхему можно например из платы от телевизора:
