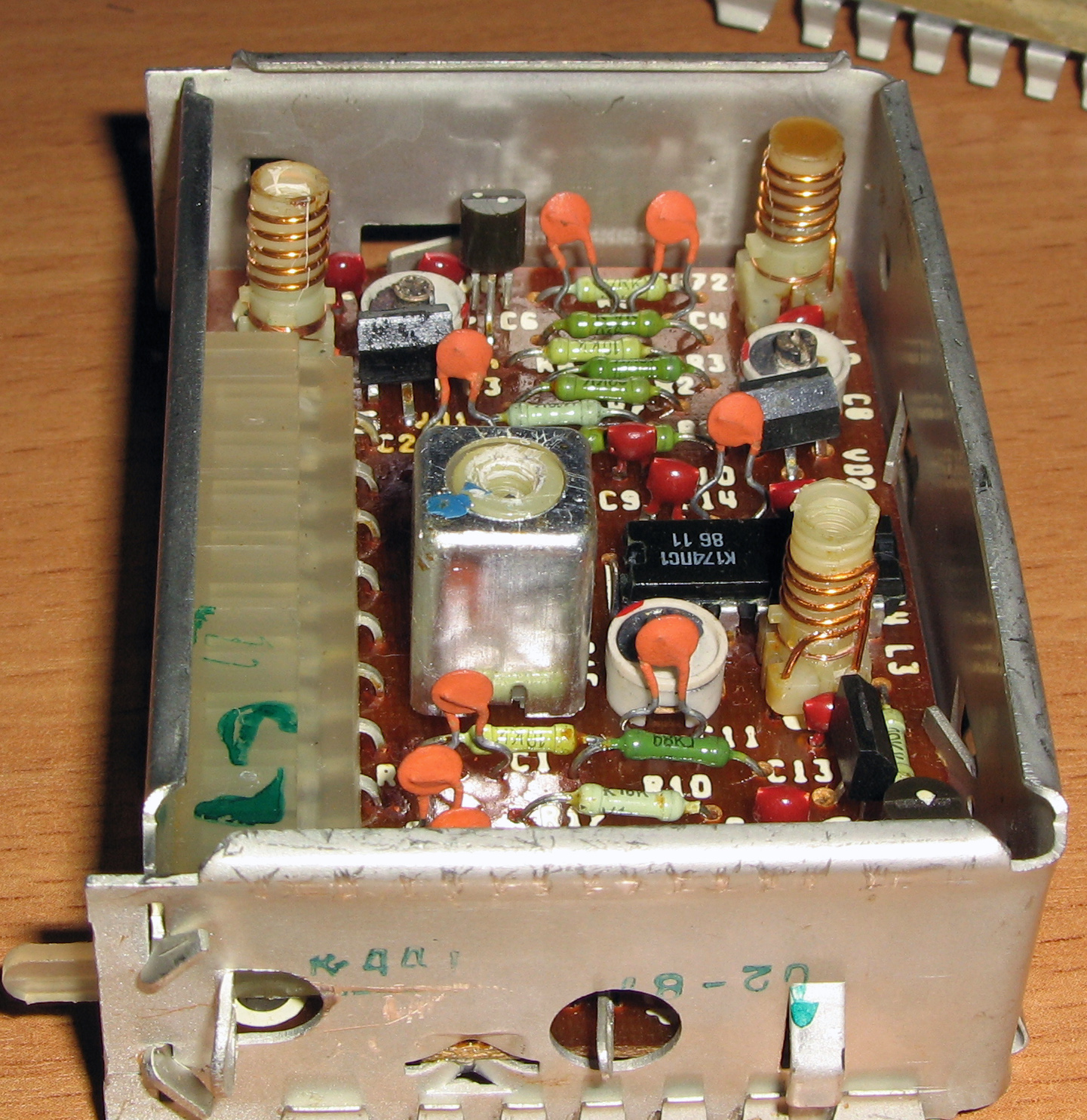

Ремонт блока УКВ-1-05С

Неисправен блок УКВ (УКВ-1-05). Это уже установлено точно.
И вот думаю: как работать с ним по поиску конкретно неисправной детали? Неужели делать переходники?

Карта напряжений блока УКВ-1-05
1 2 3 4 5 6 7 8 9 10
2.5 4.38 0 1.38….28 0 0 4.38 0 0 0

К174ПС1
14 13 12 11 10 9 8
0 4.28 4.28 0 4.28 0 2.72
1 2 3 4 5 6 7
0 1.33 0.66 1.33 0.65 0 2.72

Транзисторы
К Б Э
VT1 4.02 1.39 0.7
VT2 4.15 1.29 0.62

Помимо того, что изложил картинка следующая.
Без подачи сигнала -слышен негромкий шум; вращением настройки -внещне ничего не меняется, кроме как напряжения на варикапах от 1,8 до 28 в. Включаю "китайца" с которого взял вывод ПЧ (10,7 мгц).
При выключенной БШН достаточно присоединить "земли" обоих приемников и - прекрасно слыщна станция, улавливаемая "китайцем". При включенной БШН картинка несколько иная: сигнал надо подавать с выхода "китайца" на любую точку микросхемы (2,3,5,11,13,8 кроме 7 и естественно -земли)
Так было, а сейчас - устойчиво при подаче на 2-ю ножку; на 3-ю -как будто запирается через секунду на остальные -бесполезно. К сожалению не заметил когда изменилась картинка при включенной БШН. У кого-то помнится была такая картинка и оказался неисправен якобы какой-то кондер. Какой?

Ерунда какая то. Откуда вдруг там ножки микросхемы поменялись?
Раньше было нормально, работало и вдруг ноги у микросхемы перепутались. :cry: Вероятно вы просто не знаете как считать ножки микросхемы.
А если и поменялись :cry: то неважно, т.к. и 1 и 14 нога соединены вместе и сидят на общем проводе, поэтому оставьте их в покое. И еще.

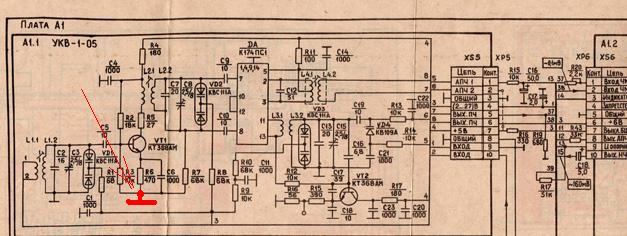

На схеме УКВ блока выложенной вами не хватает земли(красным дорисовал.)

Возможно в выложенной вами схеме есть и еще ошибки, а вот в монтаже приемника вряд ли.

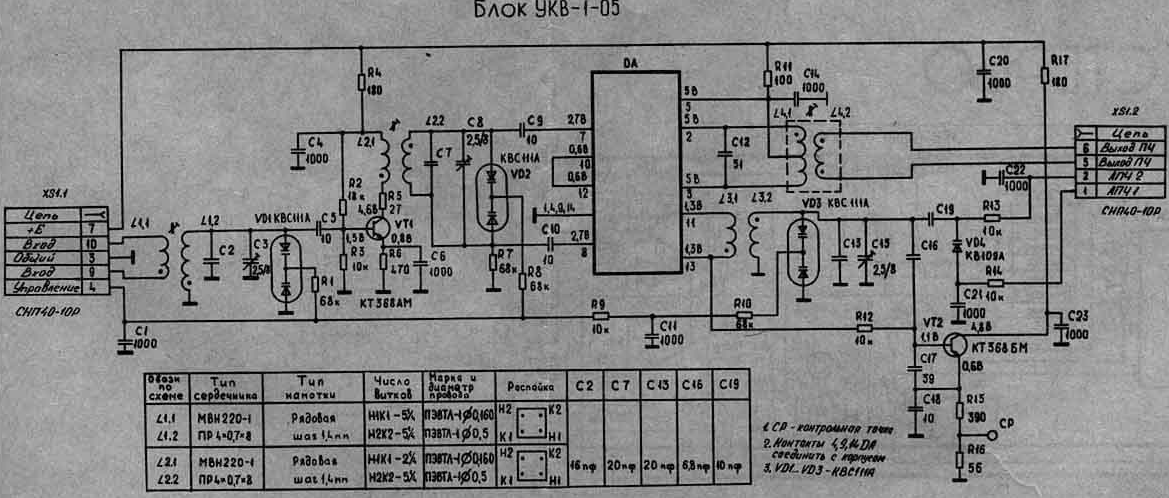

Точки смотрите по принципиальной схеме, а не по картинкам непонятно кем нарисованными.
По всем признакам у вас там нет генерации гетеродина, а почему это произошло, нужно смотреть.
Можно еще попробовать исключить УВЧ.
Для этого антенну или кусок провода в точку соединения L21 и R5, что бы исключить УВЧ.
Если удасться что либо принять, то неисправность искать в УВЧ, но вероятнее она в гетеродине. То, что катушки прозвонить на всякий случай тестером, это уж и так понятно. Вдруг в кокой либо катушке обрыв.

==========

Гетеродин "работает-не работает" проверяют по изменению тока коллектора при замыкании контура (меряй падение напряжения на R17). Можно ловить на рядом включённый FM приёмник - 95+10,7=105,7 МГц).
174ПС1 проверить по режиму по постоянке практически невозможно, только замена на заведомо исправную или проверенную в другом блоке ( у них были очень странные дефекты, не смотря на простоту "внутренностей") Про твои таблицы из word-а - есть print screen - paint-правка-вставить (потом подредактировать) и "сохранить как" jpg.
