Микросхема К547КП1
Микросхема К547КП1
Микросхема К547КП1. Принципиальная схема
|
|
|

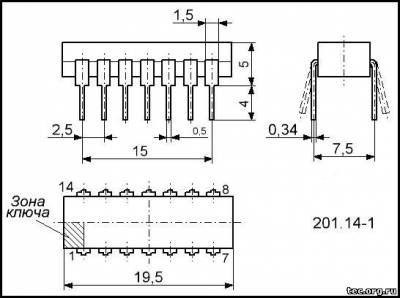

Микросхема К547КП1
Переключатель стерео каналов на К547КП1
К547КП1 предназначена для переключения аналоговых сигналов, микросхема содержит 4-е одинаковых МОП-транзистора с индуцированным каналом р-типа, которые образуют 4-е ключа. Ключи имеют большое сопротивление в закрытом состоянии. Для того чтобы открыть ключи необходимо подать отрицательное напряжение на затворы ключей (не менее 3В), для закрывания ключей необходимо подать положительное напряжение. К547КП1 подразделяют на 4-е группы А..Г, которые отличаются максимально допустимым напряжением между стоком (истоком) и подложкой.
На рисунке показана схема коммутатора стерео сигналов, схема содержит 4-е канала разделенные на ПК и ЛК. Применение эмиттерных повторителей на выходе уст-ва позволяет обеспечить стандартное выходное сопротивление в 220КОм.
Микросхема К547КП1 имеет следующие технические характеристики:
Пороговое напряжение, В — 3… — 6
инамическое сопротивление в открытом состоянии, Ом, не более 100
Ток утечки при предельно допустимых напряжениях, нА, не более 50
Ток утечки закрытого ключа, нА, не более 50
Коэффициент неидентичности динамических сопротивлений сток-исток 50 транзисторов (для группы Г) дБ не более 3
Предельно допустимые режимы эксплуатации
Напряжение между затвором и подложкой, В, не более 40
Напряжение между стоком (истоком) и подложкой, В, не более
для группы А … 30
для группы Б … 25
для группы В … 15
для группы Г … 15
Наибольший коммутируемый ток, мА 20
Рассеиваемая мощность (в диапазоне температур — 25 +25 °С), мВт, не более . . . 500
Диапазон рабочих температур, °С . — 25 + 70
|
|
Микросхема К547КП1
Принципиальная схема
 |
Микросхема К547КП1
Принципиальная схема
 |
