Особенности схемотехники усилителя Вега 10У-120
сюда >>>

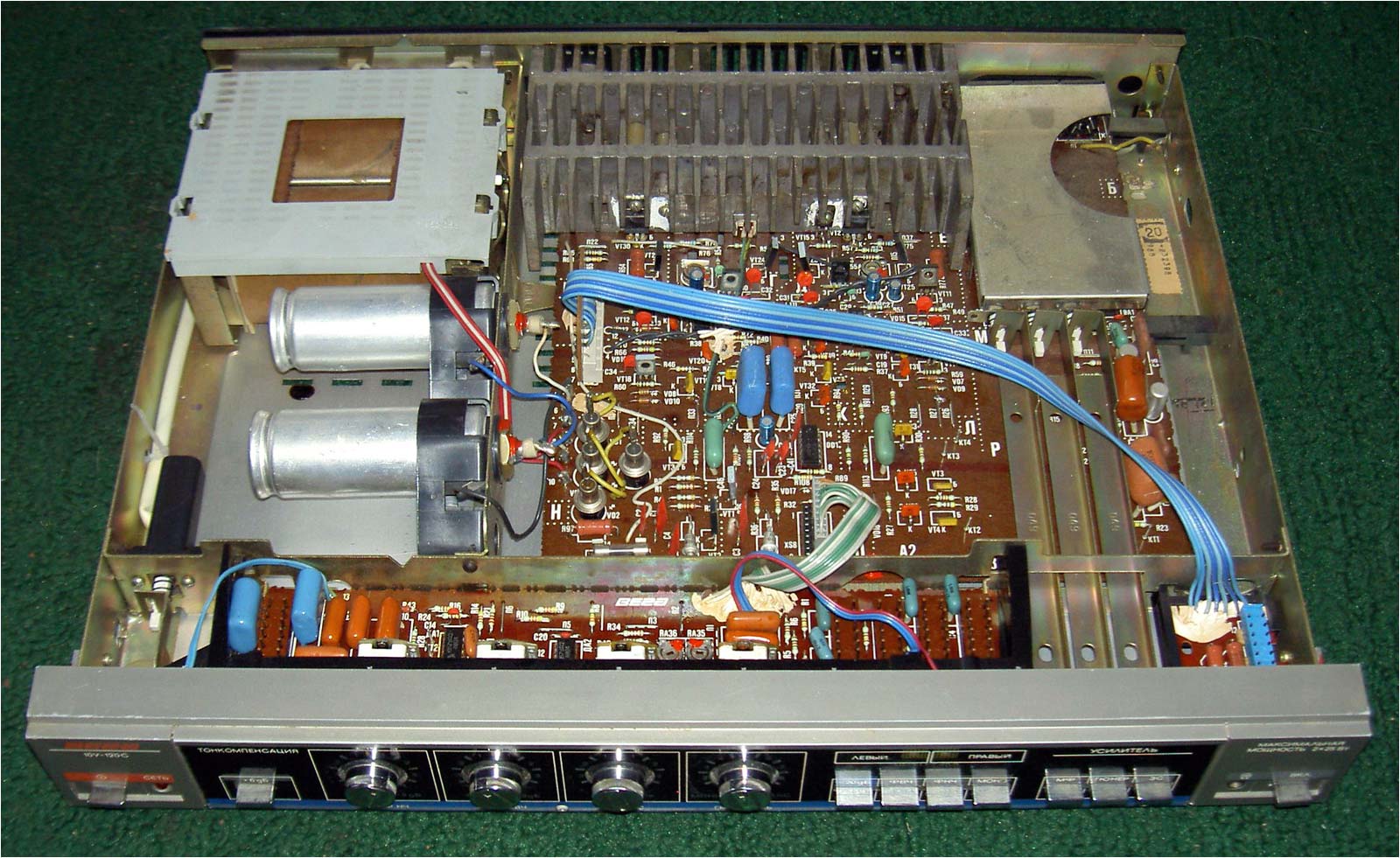

В каналах предварительного усиления звука в усилителе использованы несколько микросхем, но в основном схема реализована на дискретных элементах. Выходные транзисторы усилителя комплементарные КТ 818Г и КТ819Г, по 2 шт. на канал, всего 4 шт. Они установлены на радиаторах внутри усилителя.
Усилитель также имеет электронную задержку подключения акустических систем для подавления хлопка диффузоров НЧ динамиков в момент включения из-за переходных процессов, реализованную на единственной цифровой микросхеме усилителя К561ЛА7.
Также имеется электронная защита выходных каскадов от перегрузки и короткого замыкания в нагрузке, есть электронная защита от перегрева выходных транзисторов. Кроме этого, на микросхеме К561ЛА7 реализована и дополнительная триггерная защита усилителей мощности. При срабатывании такой защиты один из каналов усилителя или сразу оба отключаются полностью, а светодиоды перегрузки переходят в режим непрерывного свечения.
Электронная защита от перегрева выходных транзисторов реализована на закрепленном на одном из радиаторов выходных транзисторов терморезисторе и схеме, управляемой по его показателям сопротивления. На входе каждого из усилителей мощности для обеспечения стабильности работы используется прецизионная микросборка на паре полевых транзисторов, выполненная в корпусе микросхемы.
Схемы предварительных усилителей модели выполнены на двухканальных малошумящих операционных усилителях К157УД2. На такой же микросхеме выполнен усилитель-корректор магнитной головки звукоснимателя с подвижным магнитом подключаемого к усилителю электропроигрывателя (ЭПУ, граммофон).
Какие колонки лучше всего применять для усилителя?
Таким образом, после определённой профилактики стереоусилитель «Вега 10У-120 стерео» способен отлично работать и в настоящее время. Его номинальная выходная мощность относительно небольшая, и составляет честные 10 Вт на канал на 8-омной нагрузке. Максимальная мощность усилителя составляет 25 Вт на канал.
Подключение 4-омной нагрузки допускается, выходные каскады усилителя эту нагрузку вынесут легко. Но прибавки в мощности такая нагрузка даст немного потому, что в цепи выходных мощных транзисторов усилителя установлены относительно высокоомные мощные резисторы МЛТ-1 на 1 Ом. Как это уже указывалось выше. На эти резисторы завязана и электронная защита выходных каскадов, которая будет чрезмерно ограничивать выходную мощность каждого канала усилителя на 4-омной нагрузке.
При работе с высокой выходной мощностью на 4-омных акустических системах мощные резисторы МЛТ-1 на 1 Ом могут внешне обгореть, хотя полностью они и не сгорят. Именно поэтому, если этот усилитель предполагается эксплуатировать при высокой мощности на 4-х омной акустике, резисторы МЛТ-1 на 1 Ом в цепи выходных транзисторов, а их там всего 4 штуки, рекомендуется заменить мощными обычными или проволочными резисторами сопротивлением 0,5 Ома подходящих габаритов.
В итоге мощность на выходе усилителя может возрасти до 30-35 Вт. на канал при 4-омной нагрузке. Если на 4-омной акустике не предполагается использовать усилитель на полную мощность, никаких переделок, связанных с заменой выходных мощных резисторов, можно и не осуществлять.
